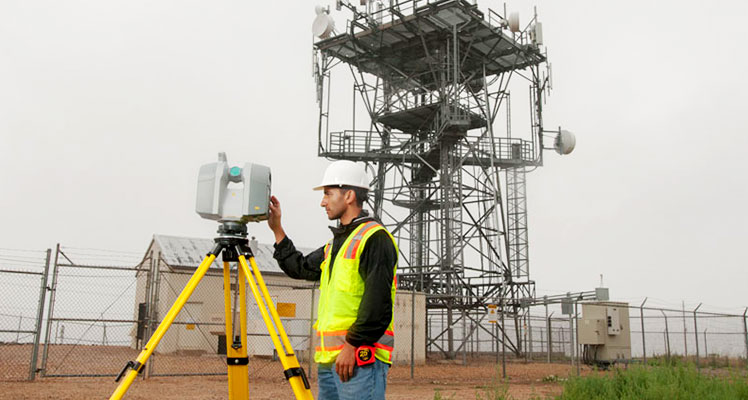

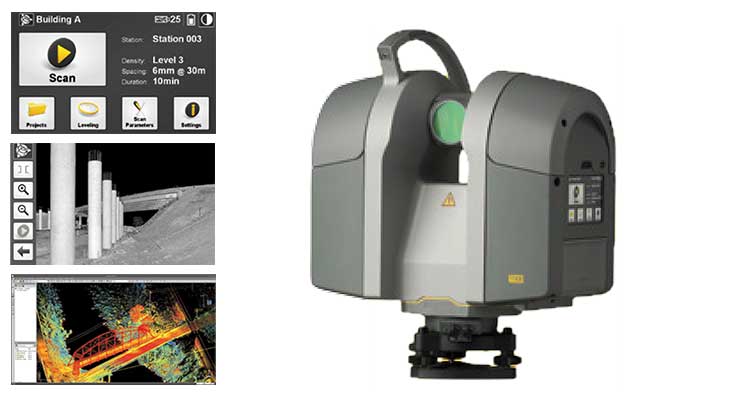

Trimble TX8智能型三維激光掃描儀

2017-07-21 熱度：13814 ℃

■ 為工業環境性能而設計

■ 純凈的低噪聲數據

■ 可在整個操作范圍內保持高精度的WAVEPULSE?技術

■ 360°x 300°的大視

■ 每秒54,000點的數據捕獲能力

Trimble CX 掃描儀是一款高級3D激光測量儀器，專門為工業、造船業和近海作業平臺環境以及選定的民用測量應用而設計。

為工廠效益而打造

Trimble CX解決方案為工廠環境中高效的數據捕獲而構造。由于具有每秒54,000點的可靠掃描速度、80米范圍和360°x300°的視場，該解決方案用一個簡單的設置就能實現高效的數據采集。儀器采用堅固可靠的設計，并且達到IP64 等級的惡劣環境防護標準，旋轉鏡帶防護，使掃描儀能夠提交連續可靠的結果，即使在困難的工業環境中也不例外。

內置相機能夠采集額外的圖像信息，可使已捕獲數據的視覺效果、后處理和通訊質量得到改善。

Trimble CX能夠被運行在Trimble Tablet平板電腦上的Trimble Access 所支持，易學易用，數據可以無縫地傳送到。

Trimble RealWorks和Trimble LASERGen軟件包中。

Trimble CX還可以在無控制器模式下用內置于電源系統的專用功能捕獲數據，是一個非常簡便的工作模式。

獲得貯存罐計量測量認證

配上3D Extractor軟件，Trimble CX解決方案就是標定大貯存罐的理想工具。Trimble Cx罐標解決方案在為

貯存罐標定容量大大節約時間的同時，還能為監測罐穩定性提供較為豐富的數據集。Trimble這一解決方案

已獲得德國全國計量研究院 PTB(Physikalisch-Technischen Bundesanstalt)的認證。

工廠生命周期管理的完整解決方案

為了清楚地了解工廠資產所在的位置和情況，Trimble Cx為工程師和管理人員提供了一個獲取準確事實

信息的解決方案。應用包括：

?為準確的項目規劃、基本和詳細設計捕獲已有情況的數據；

?在運輸和安裝之前確保制造零部件的尺寸符合要求；

?為質量管理和附加的設計細節提供驗證；

?為培訓和模擬提供可視化實景；

?監測工廠資產的移動或使用期間的形變；

?為規劃翻修/修補項目提供準確的事實數據；

?通過計算出容量表和貯存量而標定貯存罐。

全面解決方案

Trimble CX掃描儀的數據可以單獨使用，也可以與其它Trimble測繪儀器的數據結合使用，例如：Trimble FX?掃描儀、GX 3D掃描儀和Trimble VX 空間測站儀。

技術參數

技術指標

WAVEPULSETM技術................... 脈沖技術和相移技術結合

范圍(典型情況是在標準的晴朗條件下)................80 m (90%反射表面)

50 m (18%反射表面)

掃描速度............................................................... 54,000點每秒

標準偏離............................................................1 mm @ ≤30 m;

1.25 mm @ ≤50 m; 1.8 mm @ ≤80 m

單點精度............................ 位置 = 4.5 mm @ 30 m; 7.3 mm @ 50m

距離 = 1.2 mm @ 30 m; 2 mm @ 50m

水平角度 = 15" ：垂直角度 = 25"

表面建模精度...........................................±3 mm(取決于具體方法)

亮度分辨率.......................................................................... 16位

整平

三角基座圓水準：8'

雙軸補償器(用戶可選); 分辨率 0.005°; 工作范圍 ±10°

數據完整性................................................................... 垂直補償

光斑大小.......................................... 8 mm @ 25 m; 13 mm @ 50m

掃描分辨率：

最小角度步長(水平和垂直)：0.002°

掃瞄行(水平)：180,000點；掃瞄行(垂直)：150,000點

激光

類型：660 nm，紅色；類別：IEC 60825-1- 3R類；光束發散：0.2 mrad，3 mm出口處

系統參數

視場...................................................................... 360° x 300°

光學.............................................................獨立的發射/接收單元

數據傳送................................................................. U盤；以太網

數字成像.......................................................... 內置實時彩色視頻

狀態指示器(電源)................................................................ 多重

物理

儀器：大小:120 長 x 520 寬 x 355 高 mm；重量：11.8公斤; 功耗：50 W

電源

集成控制單元：AC90 240V,50 60 Hz; DC 24 V標稱；2個內置電池(單獨的充電器)

大小：200 長 x 320 寬 x 230 高 mm；重量：12.6公斤

儀器箱：堅固，滾式; 大?。?95 長 x 518 寬 x 394 高 mm; 重量：12公斤

環境

工作溫度：0℃到40℃;

存放溫度：-20℃到50℃

光線：在昏暗和有背景光的條件下也能工作

防水防塵：IP64 (I.E.C.)；沖擊：IEC 60721-3-2：2M2(掃描儀)；2M3(掃描儀在機箱內)

濕度：20% 到85%，非冷凝

標準附件.................. 滾式儀器箱; 內置電源套件；Trimble三角基座;

50個可粘貼平面目標; 高速U盤; 數據傳送線纜，WLAN天線

可選附件..................................................Trimble Tablet平板電腦; 目標套件, Trimble Tri-Max三腳架

外業軟件

Trimble Access是空間成像的控制軟件，它在 Trimble Tablet平板電腦上運行，用于控制Trimble CX。除了儀器控制之外，Trimble Access還包括一些專項應用軟件，可使外業用戶直接在Trimble Tablet平板電腦上創建需要提交的成果。用戶還可以在筆記本電腦上使用控制軟件。

●高效的現場配準：

測站設置和后方交會例程

電子水準顯示

雙軸補償

自動目標識別

目標檢核

●直觀的目標框選擇能力：

在視頻或點云上快速進行目標框選擇

基于視頻的遠程儀器控制

●掃描優點：

全視野掃描

自主掃描模式

掃瞄時間估計和分辨率控制

●綜合顯示：

掃描過程實時3D可視化顯示、平移和縮放，

實時視頻流

高密度測繪點云顯示

模擬表面渲染和環境照明

儀器位置圖形顯示

標準附件

? 特制儀器箱

? Trimble三角基座

? 數據傳送線纜

? 高速U盤

? 粘貼式平面目標

? 電源單元

? 電池/充電器

? 可選附件

? 目標套件
